一、產品概述

    本公司超聲波液位計包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。可通過4~20mA連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

二、主要特點
1.電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表。
2.專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
3.我公司擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到±0.25%，能夠抗各種干擾波。
4.本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。
5.儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。

三、技術指標
測量范圍：      0～10m（可根據實測量程選定）
盲    區：      0.45m～0.6m
測距精度：      ±0.25%（標準條件）
測距分辨率：    1mm
壓    力：      常壓
儀表顯示：      自帶LCD顯示
模擬輸出：      4～20mA
供電電壓：      DC24V
環境溫度：      －20℃ ～ ＋60℃
防護等級：      IP65

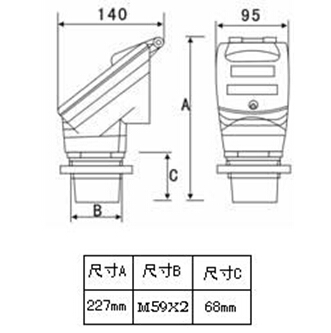

四、外形尺寸（探頭尺寸會根據儀表量程的不同而有所改變，若有不同會預先告知）

五、安裝方法

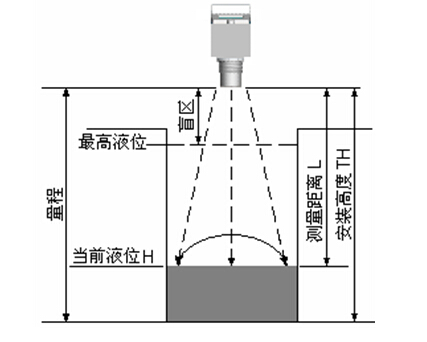

    開敞環境下一般采用支架安裝方式，用儀表自帶法蘭固定。池或罐在安裝位置上割一個直徑60mm的圓孔，將儀表探頭放入，然后將法蘭自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。示意圖如下：

六、安裝原則
1.探頭發射面到最低液位的距離，應小于選購儀表的量程。
2.探頭發射面到最高液位的距離，應大于選購儀表的盲區。
3.探頭的發射面應該與液體表面保持平行。
4.探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。
5.若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.5m以上。
6.若探頭發射面到最高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.45m～0.60m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑?；蛘邔⒐茏油ㄖ凉薜祝軓酱笥?00mm，管底留孔保持延伸管內液面與罐內等高。
