產品綜述

超聲波液位計由超聲波探頭和主機兩部分組成，是一種先進的非接觸式物位測量?jī)x器，超聲波探頭直接安裝在被測介質的上方。用來取代原始的各種液位計，它采用小盲區收發一體式超聲波探頭，通過測量時間差的原理，經主機上微處理器進行信號處理精密計算，測得液位，料位高低，并帶有多種信號輸出可供選擇。


 產品優勢

電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以跟世界同類型儀表相比
1、專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能
2、擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到0.25%-0.5%，能夠抗多種干擾波
3、本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定
4、儀表的所有輸入、輸出線均具有防雷、防短路的保護功能
5、獨家采用物理全封閉探頭：一體鑄造無縫隙探頭，使用壽命提高1-2年
6、獨特探頭設計：選用不同探頭，可以適應低渾濁度、中渾濁度和高渾濁度水質
7、先進回波跟蹤算法：能在嘈雜的水下噪聲中有效捕捉真實回波
8、多種補償模式：內置溫度補償，帶溫度提示，聲速校正模式
9、點陣式液晶，中英文菜單：使調試和應用變得更為容易，可以顯示多種圖形
10、靈活的測量模式：物位和距離兩種測量模式，可以靈活設置參考位置
11、可編程繼電器輸出：繼電器可編程，每個繼電器可以設置成高位、低位報警或者關閉


技術指標

設備參數：
電    源：24VDC/220VAC.防雷裝置內置.
信號輸出：4～20mA（或RS485 Modbus協議）
繼 電 器：2路繼電器輸出(選配,標配無繼電器輸出)
線    制：4線或2線
量    程：1m.5m.10m.15m.20m.30m.40m.50m.60m.可選
越障學習：有
溫度補償：有
發射全角：6°～9°→ 發射角的大小和測距能力成正比
工作模式：測量距離和測量液位模式
盲    區：0.25～0.60m→盲區的大小和量程成正比
分    辨：測量距離＜10m時→1mm  測量距離≥10m時→10mm
防護等級：顯示儀表Ip65，探頭IP68
精    度：0.25～0.5％
顯    示：12864點陣式中文液晶
工作溫度：-20～+65℃ （高溫、高壓、防腐等可定制）
外形尺寸：227mm(高)×95mm(寬)×140mm(深)
安裝形式：根據量程和探頭的選型

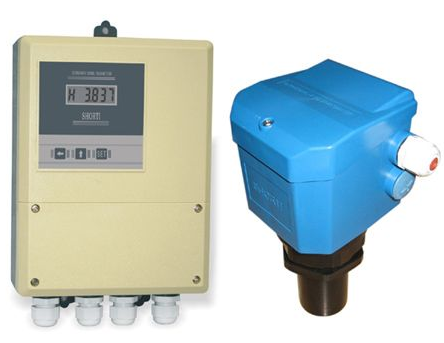

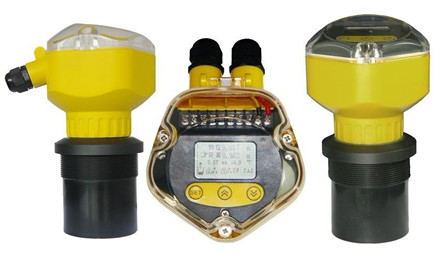

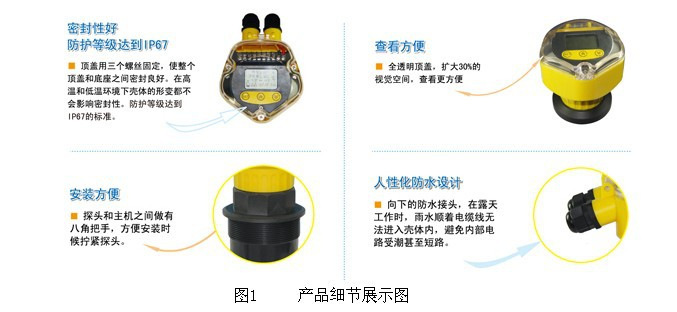

 產品展示

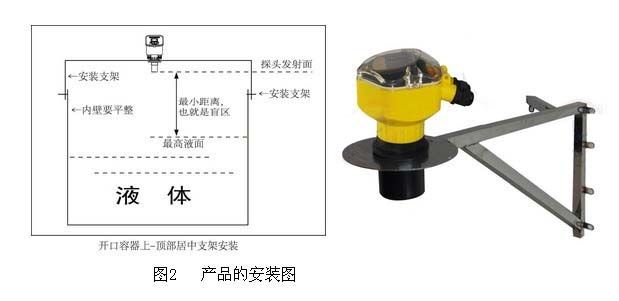

安裝展示

 選型需知

1.被測量的介質類型(液體還是固體，具體名稱，清水，污水，泥漿，汽油，柴油，甲苯，二氧化硫等)如果是液體，液面是否有蒸汽，霧氣，泡沫，波浪，攪拌，漂浮物，如果是固體，是否有粉塵，
2.介質的最低～最高溫度，最低～最大壓力，
3.介質的腐蝕性，如果是放在罐子內的需要知道罐子的材質有沒有防腐的襯里，
4.是否需要防爆防腐，
5.測量范圍是幾米要求盲區是多少，
6.工作環境：例如敞口的池子，有蓋板的池子，臥罐，立罐，球罐，罐子是否同大氣壓等，
7.工作電壓：24VDC，可選220VAC可定做12VDC/9VDC共電，
8.輸出信號：4～20mA電流485/232通信輸出繼電器輸出，
9.設備形式：一體式，分體式
