膜盒壓力表YE-60/100/150系列
膜盒壓力表適用于測量對銅合金不起腐蝕作用，無爆炸危險的微壓和負壓。 廣泛用于鍋爐通風和氣體管道等設備上，膜盒壓力表可以就地安裝并現場指示。

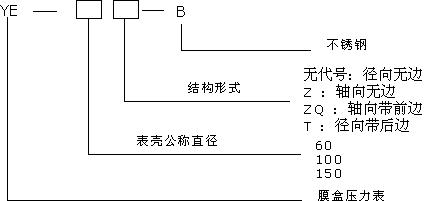

型號命名：
技術參數：
型號 | 結構形式 | 精確度% | 測量范圍 KPa |
YE-60 | 徑向無邊 | ±2.5 | 0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；
|
YE-60T | 徑向帶后邊 | ||
YE-60Z | 軸向無邊 | ||
YE-60ZQ | 軸向帶前邊 | ||
YE-100 | 徑向無邊 | ||
YE-100T | 徑向帶后邊 | ||
YE-100Z | 軸向無邊 | ||
YE-100ZQ | 軸向帶前邊 | ||
YE-150 | 徑向無邊 | ||
YE-150T | 徑向帶后邊 | ||
YE-150Z | 軸向無邊 | ||
YE-150ZQ | 軸向帶前邊 | ||
注：軸向可按要求帶方形前邊。 | |||
使用工作溫度：-40℃～70℃
膜盒壓力表執行標準：Q/320211 DGH02-2003
外形尺寸：
型 號 | 外形尺寸 mm | ||||||
A | B | C | D | d | d0 | M | |
YE-60 | 31 | 32 | 14 | 60 | / | / | 14×1.5 |
Y-60T | 31 | 32 | 15 | 75 | 3.4 | ||
YE-60Z | 30 | 32 | 0 | / | / | ||
YE-60ZQ | 30 | 32 | 0 | 75 | 3.4 | ||
YE-100 | 44 | 45 | 18 | 100 | / | / | 20×1.5 |
YE-100T | 44 | 46 | 19 | 118 | 5.5 | ||
YE-100Z | 43 | 45 | 34 | / | / | ||
YE-100ZQ | 43 | 45 | 44 | 118 | 5.5 | ||
YE-150 | 50 | 47 | 19 | 149 | / | / | 20×1.5 |
YE-150T | 50 | 48 | 20 | 165 | 5.5 | ||
YE-150Z | 51 | 47 | 55 | / | / | ||
YE-150ZQ | 51 | 47 | 55 | 165 | 5.5 | ||
注：連接螺紋可按要求訂貨． | |||||||
