詳細內容：
不銹鋼壓力表結構原理
不銹鋼壓力表由導壓系統（包括接頭、彈簧管、限流螺釘等）、齒輪傳動機構、示數裝置（指針與度盤）和外殼（包括表殼、表蓋、表玻璃等）所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液（一般為硅油或甘油）的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
不銹鋼壓力表主要技術指標
· 標度范圍、精確度等級
| 型 號 | 標度范圍MPa（Hg~Psi） | 精度度等級 |
Y-60B-F | 0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4.6、 | 2.5 |
Y-100B-F | 0~0.06、0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60、100、160、250 | 1.6
|
注：括號內的標度范圍和精度等級僅供特殊訂貨。
型號表示
使用環境溫度：-25~70℃（外殼內充液）
-40~70℃（外殼內不充液）
溫度影響：不大于0.4%/10℃（使用溫度偏離20±5℃）
抗工作環境振動：V·H·4級（外殼內充液）
V·H·3級（外殼內不充液）
外殼防護等級：IP64
重量：0.2kg （Y-60B-F）
0.6kg （Y-100B-F）
1.0kg （Y-150B-F）
· 導壓系統及外殼等材質
零件名稱 | 材 料 牌 號 | |
Y-60B | Y-100B、Y-150B | |
接 頭 | 0Cr18Ni9（304） | 0Cr17Ni12Mo2（316） |
彈簧管 | 0Cr18Ni9 Ti（321） | 0Cr17Ni12Mo2（316） |
外 殼 | 0Cr18Ni9 | |

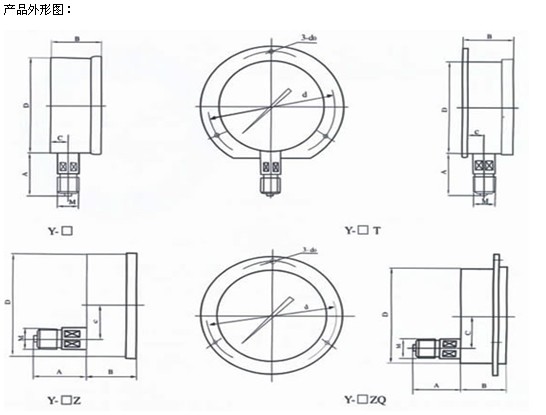

D | d0 | d1 | H1 | H2 | L | L1 | L2 | 接頭螺紋d |
60 | 76 | 4.5 | ≤60 | / | 14 | 36 | 66 | M14×1.5；各種1/4″ |
100 | 116 | 4.8 | ≤100 | ≤35 | 20 | 50 | 98 | M20×1.5； |
