高靜壓差壓變送器用途

        高靜壓差壓變送器是一種適用于石化和電站高壓裝置的差壓變送器，由于其耐壓高達32MPa，并可承受單向過載壓力而不被損壞,因此能可靠地用于高壓系統的差壓測量。

通用技術性能和參數

輸出信號：4～20MA.DC二線制（模擬）
二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
供電電源：12～45V.DC(詳見負載特性圖)

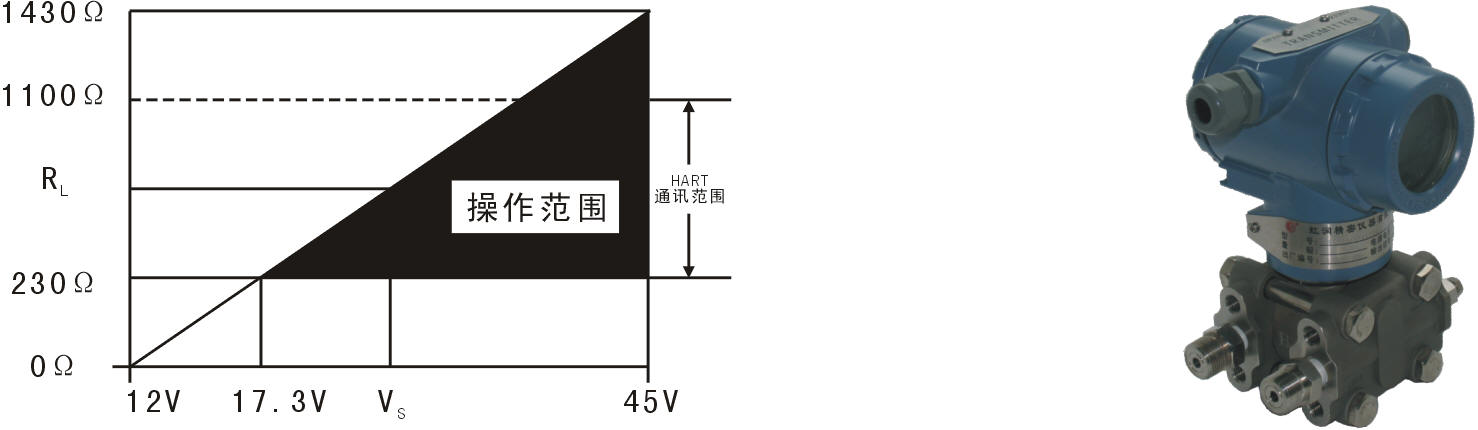

負載特性：


量 程 比：10：1或100比1
電源影響：<0.005%輸出量程/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.1%，±0.2% （標配精度為±0.2%，若選擇其他精度請?jiān)谟嗀涍x型時注明。）
遷移特性：最大正遷移量500%
最大負遷移量600%
注：① 負遷移量的絕對值，不大于一個工程大氣壓。
② 遷移后的上限或下限絕對值，均不應超過最大測量范圍的上限值。
③ 差壓流量變送器遷移會破壞開方特性，故不能進行遷移。
④ 高靜壓差壓變送器不能進行負遷移。
阻 尼：通常可在0.1至16秒之間任意可調。
啟動時間：<2秒，不需預熱
工作環境：環境溫度 -29～93℃（模擬放大器）
-29～75℃（數字/智能放大器）
-29～65℃（帶顯示表頭）
環境濕度 0～95%
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響：零位誤差：±0.5%最大量程限值，對于32MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表(%)： 液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
高靜壓差壓變送器重量：3.9Kg（不包括附件）


高靜壓差壓變送器

代號 測量范圍 (KPa） 4 5 6 7 0 - 6.2 ～ 37.4 0 - 31.1 ～ 186.8 0 - 117 ～ 689.5 0 - 345 ～ 2068

代號 輸出形式 SF S 4～20mA.DC 數字放大器，兼有平方根輸出,并帶4位LCD數字顯示 4～20mA.DC 智能放大器，可選擇開方或線性，并采用HART協議通訊

代號 容室和接頭材質 排氣/排液閥材質 隔離膜片材質 12 22 碳鋼 316鋼 316鋼 316鋼 316L鋼 316L鋼

代號 灌充液 無 硅油

代號 靜壓允許值 (MPa) E F 25 32

代號 選用件 M3 B1 B2 B3 D1 D2 不注 C1 C2 C3 d I 數顯指示表 4位LCD數字顯示 管裝彎支架 （安裝管φ60） 板裝彎支架 管裝平支架 （安裝管φ60） 排氣/排液閥裝在容室側面的上部 排氣/排液閥裝在容室側面的下部 橢圓接頭內螺紋NPT NPT外螺紋接頭 M20×1.5丁字接頭 NPT外螺紋接頭 隔爆型，防爆標志ExdⅡBT4-6 本安型，防爆標志ExiaⅡCT5 KLN-3051HP 4 SF 22 E B3 D2 0～20KPa 選型舉例
