應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4～20mA。直接測量各種生產過程中的-200℃～1300℃范圍
內液體、蒸汽和氣體介質以及固體表面溫度。
特點
●二線制輸出4～20mA，抗干擾能力強；
●節省補償導線及安裝溫度變送器費用；
●測量范圍大；
●冷端溫度自動補償，非線性校正電路。
工作原理
隔爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰的溫度傳不到腔外，從而進行測溫。熱電偶（阻）生產的熱電勢（電阻）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4～20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
主要技術參數
○產品執行標準
IEC584
IEC1515
IEC751
JB/T5518-91
JB/T7391-94
○測溫范圍及允差
●熱電偶
| 型號 | 分度號 | 允許誤差與偶材等級 | |||
| I級 | II級 | ||||
| 允差值 | 測溫范圍℃ | 允差值 | 測溫范圍℃ | ||
| WRNB | K | ±1.5℃ ±0.004│t│ | -40～+375 375～1000 | ±2.5℃ ±0.0075│t│ | -40～+333 333～1200 |
| WRMB | N | ±1.5℃ ±0.004│t│ | -40～+375 375～1000 | ±2.5℃ ±0.0075│t│ | -40～+333 333～1200 |
| WREB | E | ±1.5℃ ±0.004│t│ | -40～+375 375～800 | ±1.5℃ ±0.004│t│ | -40～+333 333～900 |
| WRFB | J | ±1.5℃ ±0.004│t│ | -40～+375 375～750 | ±1.5℃ ±0.004│t│ | -40～+333 333～750 |
| WRCB | T | ±1.5℃ ±0.004│t│ | -40-～+125 125～350 | ±1℃ ±0.0075│t│ | -40～+333 133～350 |
| WRPB | S | ±1℃ ±[1+0.003（t-1100）] | 0～+1100 1100～1600 | ±2.5℃ ±0.0025│t│ | 0～600 600～1600 |
●熱電阻
| 型號 | 分度號 | 測溫范圍℃ | 精度等級 | 允許偏差 |
| WZPB | Pt100 | -200～+500 | A級 | ±(0.15+0.002|t|) |
| B級 | ±(0.30+0.006|t|) | |||
| WZCB | Cu50 Cu100 | -50～+100 | - | ±(0.30+0.005|t|) |
注：t為感溫元件實測溫度絕對值
○輸出信號：4～20mA，負載電阻250Ω，傳輸導線電阻100Ω。
○輸出方法：二線制
○精度等級：
●溫度變送器精度等級：0.1；0.2；0.5；
●顯示器精度：模擬指示2.5級；數字顯示1.0級。
○供電電源：24V.DC±10%
○防護等級：IP65
○防爆等級：
隔爆形：dIIBT4，dIICT5，dIICT6
本質安全形：iaIICT6
○絕緣電阻：
儀表輸出接線端子與外殼之間的絕緣電阻應不小于50MΩ。
○熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以τ0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響時間；
當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間。
○基本誤差
儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。
工作環境
| 安裝場所等級 | 溫度℃ | 相對濕度% | 大氣壓KPa |
| Cx1 | -25～+55 | 5～95 | 86～106 |
| Cx2 | -25～+70 | ||
| Cx3 | -40～+80 |
○支撐管長度確定
溫度變送器的工作溫度由支撐管所造成的殼體升溫同環境溫度之和。支撐管所造成的殼體升溫見下圖
取證一覽表
| 防爆級別 | 防爆證號 | 認證機構 |
| dⅡB T4 | GYB97151 | NEPSI |
| dⅡB T4 | GYB97152 | NEPSI |
| dⅡC T4 | GYB97203 | NEPSI |
| dⅡB T5 | GYB97204 | NEPSI |
| iaⅡCT6 | GYB99412 | NEPSI |
| iaⅡCT6 | GYB99413 | NEPSI |
注:NEPSI防爆認證系國家級儀器儀表防爆安全監督檢驗站
儀表接線方式

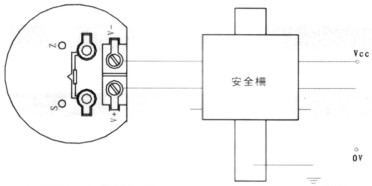

本質安全式接線示意

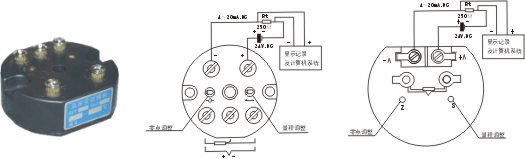

接線盒方式

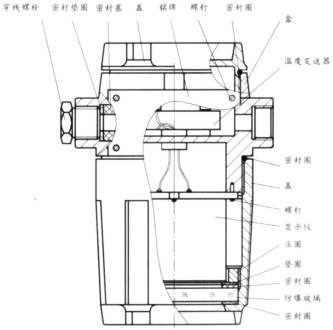

帶顯示接線盒結構示意
型號命名方法
| W | 溫度儀表 | ||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |||||||||||
| 類別 | |||||||||||
| R Z | 熱電偶 熱電阻 | ||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 感溫元件材料 分度號 | ||||||||||
| M N E F C P Q R | 鎳鉻硅-鎳硅 N 鎳鉻-鎳硅 K 鎳鉻-銅鎳 E 鐵-銅鎳 J 銅-銅鎳 T 鉑銠10-鉑 S 鉑銠13-鉑 R 鉑銠30-鉑6 B | ||||||||||
| P C | 鉑 Pt100 銅 Cu50 | ||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | B | 溫度變送器 | |||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | |||||||||||
| 安裝固定形式 | |||||||||||
| 1 2 3 4 5 6 | 無固定裝置 固定螺紋 活動法蘭 固定法蘭 活絡管接頭式 固定螺紋錐形式 | ||||||||||
| | | | | | | | | | | | | | | | | | | 接線盒形式 | ||||||||||
| 4 | 防爆式 | ||||||||||
| | | | | | | | | | | | | | | | 保護管直徑 | ||||||||||
| 0 1 | Φ16 Φ12 | ||||||||||
| | | | | | | | | | | 工作端形式 | ||||||||||
| G | 變截面 | ||||||||||
| | | | | | | | | 顯示方式 | ||||||||||
| N S | 不帶表頭顯示 數字顯示(LCD液晶顯示) | ||||||||||
| | | | | | |||||||||||
| W | R | N | B | -- | 2 | 4 | 0 | G | S | 典型型號示例 | |
選型須知
1）型號
2）分度號
3）溫度范圍
4）防爆等級
5）熱電偶（阻）精度等級
6）溫度變送器（顯示器）精度等級
7）安裝固定形式
8）保護管材質
9）長度或插入深度 一體化溫度變送器供應信息
例A：帶溫度變送器防爆熱電偶，K型，固定螺紋M27×2，防爆等級dIIBT4級，溫度變送范圍0-800℃，溫度變送器精度等級0.5，保護管316L，長度450mm，插入深度300mm。型號為WRNB-240, L=450×300, dⅡBT4, 溫度變送器0.5級，保護管316L，螺紋M27×2，變送范圍0-800℃。
