熱工寶典主要特點

1、采用16位單片機作為CPU。
2、集最新大規模數字轉換集成電路和大屏幕液晶漢顯技術于一體。
3、具有輸出、測量、手冊和24VDC配電功能，且四項功能可同時工作。
4、配備超大容量可充電電池供電，攜帶方便。
5、是熱工儀表行業人員在現場檢修、調試的極佳配置。

使用特點

1、小巧、便于攜帶和手持。
2、堅固、可靠、背面的支撐架和掛鉤孔適合現場使用。
3、大顯示屏，測量、輸出、熱工手冊數據可同時漢顯。
4、可測量電壓、電流、熱電偶、頻率、鉑電阻、銅電阻和普通電阻。
5、可輸出電壓、電流、毫伏、頻率等信號。
6、24VDC配電輸出為變送器提供回路電源。
7、熱工手冊實現電阻值與溫度值的快捷互查，實現飽和蒸汽的壓力與密度、溫度與密度的快捷查詢。
8、具有背光控制功能。

技術參數

1.輸出信號

電流：0～24mADC  分辨率：1μA
精度：±0.05%FS  RL≤400Ω          RL×IL≤8V
電壓：0～6VDC  分辨率：0.1mV
精度：±0.05%FS  RL≥10KΩ
毫伏：0～120mVDC  分辨率：1μV
精度：±0.05%FS  RL≥20KΩ
頻率：0～5000Hz     TTL電平矩形波      分辨率：0.1Hz


直流：24V       IL＜30mA          精度：±2%

2.測量信號

電流：0～35mADC     精度：±0.05%FS
電壓：0～5VDC   精度：±0.05%FS
   0～35VDC  精度：±0.1%FS
毫伏：1.10～100.00mVDC   精度：±0.05%FS
電阻：0.0～1200.0Ω     精度：±0.05%FS
頻率：0.0～5000.0Hz（方波）   精度：±0.2Hz

3.熱工手冊（執行國際ITS-90）

1、實現電阻值與溫度值的互查。（指Cu50、Pt10和Pt100、Pt500、Pt1000型熱電阻）。
2、實現毫伏值與溫度值的互查。（指S、K、B、R、J、E、T、N型熱電阻）。
3、實現飽和蒸汽的壓力（P）查密度（ρ）、溫度（T）查密度（ρ）的查詢。
4、查詢范圍：絕對壓力范圍：0.1MPa～16MPa；溫度范圍：100℃～350℃。

供電電源

本儀器配備有大容量充電電池，容量為10800mAh，可外接電源DC12V，1.0A充電，每次充電為8小時，充電時校驗儀面板上紅燈亮，充電完成后綠燈亮。在充電的同時，校驗儀仍可正常工作。一次充電后可正常工作8～16小時，其時間長短和使用狀態有關。

環境溫度

工作溫度：-10～50℃
    貯存溫度：-20～70℃

重量

0.75Kg

面板和鍵盤操作

1、按“↓”鍵可在輸出、測量、手冊功能之間切換。
2、按“→”鍵可在電流、電壓、毫伏、頻率各選項之間切換。
3、按“ENT”鍵表示確定。
4、按“ ”鍵可實現輸出功能特定值輸出，手冊功能反向切換。
5、同時按“↓”鍵和“ENT”鍵可在背光打開和背光關閉之間切換。

使用步驟

1、開機
打開電源開頭，液晶屏顯示“鑫華儀表”后進入工作主頁，預熱10分鐘即
可進入工作狀態，初始功能如圖：此時光標處在“輸出電流”項上。
2、信號輸出
用戶若需輸出80mV信號，可按“→”鍵切換到“輸出毫伏”選項，用鍵盤輸入“80”字符后按“ENT”鍵確定，將紅、黑表筆分別插到mV信號輸出和COM插孔即可得到80mV信號。
3、信號測量
用戶若需測量頻率信號，可按“↓”鍵移動光標至“測量電壓”項上，再用“→”鍵切換至“測量頻率”選項，將紅、黑表筆分別插到F信號輸入插孔和COM插孔即可對測量頻率信號進行讀數。
4、手冊查詢
用戶若需查詢Pt100型熱電阻200℃時的電阻值，先按“↓”鍵移動光標至“手冊”項，按“→”鍵切換至Pt100選項，輸入“200”字符后按“ENT”鍵就可查到相應的電阻值；此時按“”鍵可使查詢反相，輸入“100”字符后即可查詢到100Ω的Pt100型熱電阻對應的溫度值。
5、背光控制為延長充電后的工作時間，儀表設計了背光打開和關閉兩種狀態，默認狀態為背光關閉。用戶若需打開背光以加大顯示亮度，可同時按“↓”和“ENT”鍵打開背光。若再同時按“↓”和“ENT”鍵則背光關閉。

注：最大電流測量≤50mA；
    最大電壓測量≤50V；電壓測量正、負端須正確。熱工寶典價格實惠便宜。

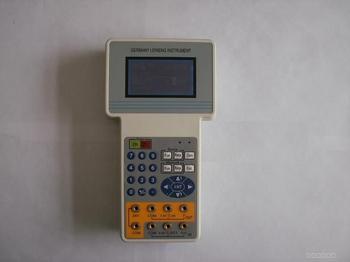

產品展示
