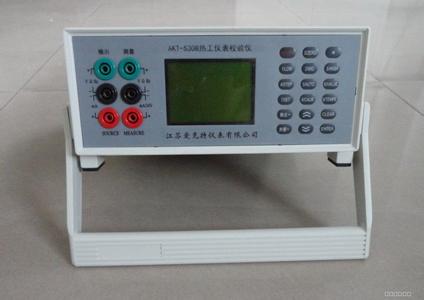

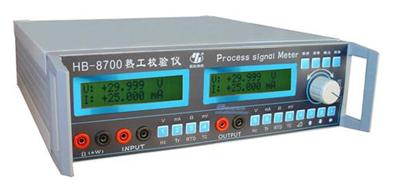

熱工儀表綜合校驗儀

產品時間:2023-03-11 22:48:58

簡要描述:

熱工儀表綜合校驗儀的詳細資料性能特點熱工儀表綜合校驗儀是一個由內置超大容量鋰電池供電的、測量和輸出電參數和物理參數的手持便攜式儀器(請參閱表1)。除表所列功能外,HR-518多功能過程校驗儀還具有以下功能:1大屏幕點陣液晶顯示測量和輸出的電壓、電流、頻率、電阻熱電偶和熱電阻。2保存并調用10組設定。3自動...

詳細介紹

熱工儀表綜合校驗儀的詳細資料
性能特點

熱工儀表綜合校驗儀是一個由內置超大容量鋰電池供電的、測量和輸出電參數和物理參數的手持便攜式儀器(請參閱表1)。除表所列功能外,HR-518多功能過程校驗儀還具有以下功能:
1大屏幕點陣液晶顯示測量和輸出的電壓、電流、頻率、電阻熱電偶和熱電阻。
2保存并調用10組設定。
3自動斜坡輸出和階梯輸出。
4冷端手動、自動補償選擇。


測量和輸出功能一覽表


名稱測量/輸出
功能測量輸出
直流電壓 DCV0~20V0~10V
直流電壓 DCmV0~100mV0~100mV
直流電流 DCmA0~24mA0~24mA
模擬變送器
0~24mA
頻率1~20KHz1~20KHz
電阻0~3200Ω15~3200Ω
熱電偶J,K,T,E,U,B,R,S,L,N
熱電阻Ni120,Pt100,Pt3926,Pt3916,Pt200,Pt500,Pt1000
其他功能手工設定冷端,電流環,階梯輸出,斜坡輸出等



標準設備
如果校驗儀有損壞或缺少某些附件,請立即與我們的銷售人員或公司聯系。可選附件清單請參見本手冊末尾附錄。

1多功能過程校驗儀
2原裝歐洲進口鱷魚夾(一對,一紅一黑)
3原裝歐洲進口硬點測試線套件(一對,一紅一黑)
4多功能過程校驗儀用戶手冊

校驗儀各按鍵功能說明



按鍵名稱說明按鍵名稱說明
電源開關選擇電壓(毫伏)及熱電偶測量和輸出功能
背光控制開關刪除輸入數據的最后一位數字
設定參數循環選擇:
慢重復 0%~100%~0%的斜坡
快重復 0%~100%~0%的斜坡
階梯 0%~25%~50%~75%~100%~0%的斜坡
保存設置模式
調用設置模式
選擇測量及輸出模式移位鍵
選擇電壓(伏)及頻率測量和輸出功能確認
選擇電流(毫安)測量和輸出功能

選擇電阻及 RTD 測量和輸出功能


測量模式




測量溫度
1)使用熱電偶
本校驗儀能接受十種標準的熱電偶,包括J、K、T、E、R、S、B、L、U、N 類型。表4是以上熱電偶的溫度范圍及特性一覽表。欲使用熱電偶測量溫度,請按以下步驟進行:
1、如需要,按MEAS/SOURCE 鍵選擇測量模式。
2、按mV/TC選擇熱電偶測量,繼續按mV/TC 可切換測量的熱電偶類型。

校驗儀可接受的熱電偶類型


類型量程(℃)類型量程(℃)

-200~1200S-20~1750
K-200~1370B600~1800
T-200~400L-200~900
E-200~950U-200~400
R-20~1750N-200~1300



2)使用熱電阻(RTD)
校驗儀能接受表 5 所示的 RTD 類型。RTD 的特性是以 0℃的電阻來表示,通常稱 為“冰點”或 R0。
最常用的R0是100Ω。HR-3000多功能過程校驗儀能接受兩線、三線或四線連接的RTD測量,其中三線連接最為普遍的。其中四線制測量方式的精度最高,而兩線制測量方式的精度最低。使用RTD測量溫度,請按以下步驟進行:
1、如需要,按MEAS/SOURCE選擇測量模式。
2、按Ω/RTD選擇RTD測量。如果需要,繼續按本鍵選擇您所需要的RTD類型。
3. 按▲/▼選擇兩線、三線或四線連接。






                              兩線                                                                           三線                                                                        四線



可使用的鉑電阻類型

RTD類型冰點(RO)材質α量程
Ni120120Ω鎳 Nickel0.00672Ω/℃-80~260℃
Pt100100Ω鉑 Platinum0.00385Ω/℃-200~800℃
Pt3926100Ω鉑 Platinum0.003926Ω/℃-200~630℃
Pt3916100Ω鉑 Platinum0.003916Ω/℃-200~630℃
Pt200200Ω鉑 Platinum0.00385Ω/℃-200~630℃
Pt500500Ω鉑 Platinum0.00385Ω/℃-200~630℃
Pt10001000Ω鉑 Platinum0.00385Ω/℃-200~630℃
美國工業常用的Pt100是Pt100(3916),α=0.003916Ω/℃(也指定為日本工業標準(JIS)曲線)。IEC標準RTD是Pt100(385),α=0.00385Ω/℃。


使用輸出模式

在輸出模式下,校驗儀會產生經過校驗的信號以校驗過程儀表,供應電壓以及模擬電阻、熱電阻和熱電偶溫度感應器的輸出。
1、輸出電壓、電流、頻率
要選擇一項輸出功能,請按以下步驟進行:
1、按 MEAS/SOURCE 選擇輸出模式;
2、按 V/Hz 鍵選擇直流電壓或頻率輸出;
3、按 mA/LOOP 鍵選擇電流、電流環輸出;
4、根據校驗儀的輸出功能,連接測試線。
5、按數字鍵輸入需要輸出的值,然后按 ENTER 鍵。
畫面介紹如下




           電壓輸出                                             頻率輸出                                        電流輸出

2、輸出熱電偶、毫伏
將校驗儀的毫伏、熱電偶測量/輸出端連接到被測試儀表。
請根據以下步驟模擬熱電偶或毫伏:
1、若有需要,按 MEAS/SOURCE選擇輸出模式。
2、按mV/TC選擇毫伏、TC模式。若有需要,繼續按這個鍵來選擇需要的熱電偶類型。
3、接到校驗儀的TC測量/輸出插孔上。
4、按數字鍵輸入需要輸出的溫度值,然后按 ENTER。
畫面介紹如下:






熱電阻輸出     電阻輸出

4、斜坡和階梯輸出
·有兩種方式可供調整輸出值:
·用左右鍵或數字鍵,手動方式輸出。
斜坡增/減輸出。斜坡和階梯功能適用于所有的功能檔。
1)自動斜坡方式改變輸出 自動斜坡功能讓您能連續的從校驗儀施加一個變化的信號到外部設備。
當您按下 的時候,校驗儀就產生一個連續、重復從0%~100%~0%的斜坡輸出。
有三種斜坡波形可供選擇。
·慢重復斜坡:0%~100%~0%(單程20秒)
·快重復斜坡:0%~100%~0%(單程5秒)
·階梯-步進斜坡:0%-25%-50%-75%-100%-0%(階梯單程5秒)
欲退出斜坡輸出功能,請按任意鍵。

保存和調用設定

多功能過程校驗儀具有保存和調用設定功能。您可將10組設定存儲在內存中供日后使用。電池電量低的情況或更換電池不會丟失所儲存的設定。若要保存設定,請按以下步驟進行:
1、當您建立一組校驗儀設定后,按SAVE鍵。
2、按數字鍵選擇所存的位置。
若要調用設定,請按以下步驟進行:按 LOAD,選擇需要調出的設定組。

精度指標
電壓電流信號輸出

信號類型分辨率準確度
讀數% + 量程%
備注
-10~100mV0.001mV0.01% + 0.010%最大負載電流1mA
0~10V0.001V0.01% + 0.010%最大負載電流1mA
0~24mA0.001mA0.01% + 0.010%最大負載電阻800Ω
模擬變送器輸出0~24mA0.001mA0.01% + 0.010%輸入電壓24V
溫度系數:-10℃~18℃,+28℃~55℃范圍內,(0.001%輸出 + 0.003%滿量程)/℃。


配電輸出

信號類型分辨率準確度
讀數% + 量程%
備注
24V配電/10%最大負載電流24mA


電阻信號輸出

信號類型分辨率準確度
讀數% + 歐姆
備注
5~400Ω0.01Ω0.015% + 0.1Ω激勵電流0.1~0.5 mA

0.01Ω0.015% + 0.05Ω激勵電流0.5~2.0 mA
400~1500Ω0.5Ω0.02% + 0.5Ω激勵電流0.05~0.8 mA
1500Ω~3200Ω0.5Ω0.03% + 1Ω激勵電流0.05~0.4 mA
溫度系數:-10℃~18℃,+28℃~55℃范圍內,0.015%滿量程/℃。


頻率信號輸出


信號類型分辨率準確度備注
1~1100 Hz0.1 Hz±0.05%/
1.0~10.0k Hz0.01 k Hz±0.25%/
10.0~15.0k Hz0.01 k Hz±0.5%/
輸出波形:方波,占空比可調。
幅值:2V~10V P-P
直流偏置:-0.1V
最大負載電流:1mA



RTD信號輸出


信號類型量程(℃)分辨率(℃)準確度(℃)
Pt100-200~1000.10.15
100~3000.25
300~8000.4
Pt200-200~1000.10.15
100~3000.25
300~6000.4
Pt500-200~1000.10.15
100~3000.25
300~6000.4
Pt1000-200~1000.10.15
100~3000.25
300~6000.4
允許的激勵電流:Pt100,Pt200:0.15~3.0mA
Pt500:0.05~0.80mA
Pt1000:0.05~0.40mA


TC信號輸出


信號類型量程(℃)分辨率(℃)準確度(℃)
J-200~0℃0.10.4
0~1200℃0.3
K-200~0℃0.10.6
0~1370℃0.3
T-200~0℃0.10.8
0~400℃0.5
E-200~0℃0.10.6
0~950℃0.4
R-20~0℃0.11.8
0~500℃1.4
500~1750℃1.2
S-20~0℃0.11.8
0~500℃1.2
500~1750℃1.2
B600~800℃0.11.5
800~1000℃1.3
1000~1800℃1.3
N-200~0℃0.10.8
0~1300℃0.5
冷端手動補償


電壓信號測量

信號類型分辨率準確度
讀數% + 量程%
備注
0~100mV0.001mV0.025% + 0.02%輸入阻抗1MΩ
0~20V0.001V0.025% + 0.02%輸入阻抗50KΩ
溫度系數:-10℃~18℃,+28℃~55℃范圍內,(0.0015%讀數+ 0.002%滿量程)/℃。


電流信號測量


信號類型分辨率準確度
讀數% + 量程%
備注
0~24mA0.001mA0.015% + 0.015%
溫度系數:-10℃~18℃,+28℃~55℃范圍內,(0.0015%讀數+ 0.002%滿量程)/℃。
最大輸入電壓:24V。


電阻信號測量


信號類型分辨率準確度
讀數% Ω
備注
4線2線、3線
0~400Ω0.01Ω0.015% + 0.05Ω0.015% + 0.1Ω
400~2500Ω0.1Ω0.015% + 0.5Ω0.015% + 1Ω
溫度系數:-10℃~18℃,+28℃~55℃范圍內, 0.015%滿量程/℃。

TC信號測量



信號類型量程(℃)分辨率(℃)準確度(℃)
J-200~0℃0.11.0
0~1200℃0.6
K-200~0℃0.11.0
0~1370℃0.6
T-200~0℃0.11.0
0~400℃0.6
E-200~0℃0.11.0
0~950℃0.6
R-20~0℃0.12.0
0~500℃1.8
500~1750℃1.4
S-20~0℃0.12.0
0~500℃1.8
500~1750℃1.4
B600~800℃0.12.0
800~1000℃1.8
1000~1800℃1.4
N-200~0℃0.11.0
0~1300℃0.6
手動冷端補償


RTD信號測量


信號類型量程(℃)分辨率(℃)準確度(℃)
4線2線、3線
Ni120-80~2600.010.30.5
Pt100-200~8500.010.30.5
Pt200-200~8500.010.30.5
Pt500-200~8500.010.30.5
Pt1000-200~8500.010.30.5


綜合指標


操作溫度-10℃~55℃
儲存溫度-20℃~70℃
相對濕度(無凝結相對工作濕度%)90%(至30℃)
75%(至40℃)
45%(至50℃)
35%(至55℃)
振動隨機性,2倍加速度,5到500Hz
沖擊30g,11毫秒,半正弦波沖擊
