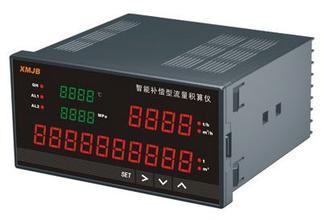

智能流量積算儀主要特點
1、適用于各種液體、蒸汽、一般氣體等的流量積算測量控制，適用于過熱蒸汽/飽和蒸汽的熱能測量積算控制。
2、具有多種輸入信號功能，可配接各種差壓、壓力及頻率式流量傳感器（如孔板、渦街、渦輪等），可自由選擇多種補償方式（如溫度補償、壓力補償、溫度補償+壓力補償等）。
3、可隨意改變儀表的輸入信號類型，采用最新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。進一步提高了儀表的多用性與可靠性。
4、具有極寬的顯示測量范圍，可顯示整五位的瞬時流量測量值、溫度補償測量值、壓力補償測量值、流量（差壓、頻率）測量值等及整十一位的流量累積測量值（0～99999999999字），可精確到小數點后三位（0.001）進行累積，可設定儀表內部參數使最大累積值達到999999999.99×100。
5、可對測量介質進行定量/批量控制（帶啟動停止清零功能）；通過軟件處理保證總累積量的數據不丟失。
6、采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度極高的積算控制，內置多種流量積算公式，可適應各測量場合，還可根據參數設定自動演算出流量系數K，使參數設定更簡便，更精確。
7、可帶串行通信輸出，采用標準MODBUS RTU通信協議可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。
技術指標
| 商 標 | 型 號 |
| KLN-WS-XL | C80、S80、C90系列 |
| 輸入信號 | 模 擬 量 熱電偶：B、E、J、K、S、T、WRe3-25、F2 電 阻：Pt100、Pt100.、Cu50、Cu100、BA1、BA2 電 流：0～10mA、4～20mA、0～20mA 電 壓：0～5V、1～5V 脈 沖 量 波 形：矩形、正弦或三角波 幅 度：光電隔離，大于4V（或根據用戶要求任定） 范 圍：0～10KHz（或根據用戶要求任定） |
| 輸出信號 | 開 關 量 ·啟動、停止、清零 模擬量輸出 ·DC 0～10mA（負載電阻≤750Ω） ·DC 4～20mA（負載電阻≤500Ω） ·DC 0～5V（負載電阻≥250KΩ） ·DC 1～5V（負載電阻≥250KΩ） 報警輸出 繼電器控制輸出--繼電器ON/OFF帶回差。AC220V/3A，DC24V/6A（阻性負載） 通訊輸出 接口方式─標準串行雙向通訊接口：光電隔離，RS-485，RS-232等 波特率─1200～9600bps內部自由設定 采用標準MODBUS RTU通信協議 饋電輸出 DC24±1V，負載電流≤30mA |
| 特性 | 數學模型 參見說明書附錄“流量積算控制儀數學模型” 測量精度 ±0.5%FS或±0.2%FS 頻率轉換精度 ±1脈沖（LMS）一般優于0.2% 分 辨 率 ±1字 測量范圍 -19999～99999字 顯示方式 ·0～99999瞬時流量測量值顯示 ·0～99999999999累積值顯示 ·-19999～99999溫度補償測量值顯示 ·-19999～99999壓力補償測量值顯示 ·-19999～99999流量（差壓、頻率）測量值顯示 ·高亮度LED（數碼管）測量顯示 ·發光二極管工作狀態顯示 報 警 可選擇繼電器上限、下限報警輸出，LED指示。 報警方式為帶回差（用戶可自由設定） 定量控制 可選擇繼電器流量定量到控制，LED輸出指示。 可選擇繼電器流量定量過程控制，LED輸出指示。 溫度補償 0～50℃數字式溫度自動補償 打印控制 直接配接串行打印機（TP-16ASH系列微打），打印接口為RS-232 打印精度 同儀表精度 參數設定 ·面板輕觸式按鍵數字設定 ·參數設定值斷電后永久保存 ·參數設定值密碼鎖定 ·斷電后流量累積值時間保持大于兩年，設定參數永久性保持 保護方式 ·電源欠壓自動復位 ·工作異常自動復位（Watch Dog） |
| 使用環境 | 環境溫度 0～50℃ 相對濕度 ≤85%RH ·避免強腐蝕性氣體 供電電壓 常規型 ·AC220V %（50Hz±2Hz，線性電源） 特殊型 ·AC90V～265V--開關電源 ·DC24V±2V--開關電源 功 耗 ·≤5W（AC220V線性電源供電） ·≤4W（AC90～265V開關電源供電） ·≤4W（DC24V電源供電） |
智能流量積算儀型譜表
| 型 號 | 說 明 | ||||||||
| KLN-WS-XL | □ | -□ | □ | -□ | □ | □ | -□ | □ | 無補償輸入流量（熱能）積算顯示控制儀 |
| 外形尺寸 | C801 S801 C901 | 160×80mm（橫式） 80×160mm（豎式） 96×96mm | |||||||
| 通訊方式 或 打印方式 | 0 2 8 3 | 無通訊輸出 RS-232C通訊口 RS-485通訊口 RS-232C打印口 | |||||||
| 報警/變送 輸出方式 | 0 2 3 4 5 8 | 無變送輸出 繼電器輸出 4～20mA變送輸出 0～10mA變送輸出 1～5V變送輸出 0～5V變送輸出 特殊要求變送輸出 | |||||||
| 輸入類型 | □ | 參見“輸入類型表” | |||||||
| 第一路 報警方式 | N H L B C D | 無報警 上限報警 下限報警 （只能選其中一種報警方式） 流量定量到控制--自動啟動 流量定量過程控制--自動啟動 流量定量到控制--自動清零 | |||||||
| 第二路 報警方式 | N H L B C | 無報警 上限報警 下限報警 （只能選其中一種報警方式） 流量定量到控制--手動啟動 流量定量過程控制--手動啟動 | |||||||
| 饋電輸出 | P | 一路DC24V輸出(見備注) | |||||||
| 供電方式 | T W A | AC90～265V（開關電源）供電 DC24V供電 AC220V供電（線性電源） | |||||||
| 測量精度 | B | 0.5%FS±1字（可省略） 0.2%FS±1字（請注明） | |||||||
輸入類型表
| 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 說明 | ||
| A | 4～20mA | -19999～99999字 | B3 | 熱電偶B型 | 0～1800℃ | 本表所列為最大 量程，可在量程 范圍內通過修改 儀表二級參數確 定量程范圍。 | ||
| B | 0～10mA | -19999～99999字 | S | 熱電偶S型 | 0～1600℃ | |||
| C | 1～5V | -19999～99999字 | K | 熱電偶K型 | 0～1300℃ | |||
| D | 0～5V | -19999～99999字 | E | 熱電偶E型 | 0～1000℃ | |||
| M | 0～20mA | -19999～99999字 | T | 熱電偶T型 | -199.9～400.0 | |||
| F | 頻率 | 0～10KHz | J | 熱電偶J型 | 0～1200℃ | |||
| C1 | Cu50 | -50.0～150.0 | W | Wre3-25 | 0～2300℃ | |||
| C2 | Cu100 | -50.0～150.0 | F2 | 高溫輻射熱電偶 | 0～2000℃ | |||
| G | Pt100 | -199.9～650.0 | R | 特定 | -19999～99999字 | |||
| B1 | BA1 | -199.9～600.0℃ | ||||||
| B2 | BA2 | -199.9～600.0℃ | ||||||
變送/報警輸出方式
| 代 碼 | 0 | 2 | 3 | 4 | 5 | 8 |
| 輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊規格 |
智能流量積算儀儀型譜表
| 型 號 | 說 明 | |||||||||||
| KLN-WS-XL | □ | □ | -□ | □ | -□ | □ | □ | -□ | □ | □ | □ | 流量（熱通）積算控制儀 |
| 外形尺寸 | C8 S8 C9 | 160×80mm（橫式） 80×160mm（豎式） 96×96mm | ||||||||||
| 控制作用 | 02 03 04 05 | 帶溫、壓補償輸入 過熱蒸汽帶溫度壓力補償-查表法 飽和蒸汽帶溫、壓補償-查表法 用戶特定曲線補償-查表法 | ||||||||||
| 通訊方式 或 打印方式 | 0 2 4 8 3 | 無通訊輸出 RS-232C通訊口 RS-422通訊口 RS-485通訊口 RS-232C打印口 | ||||||||||
| 變送 輸出方式 | 0 2 3 4 5 8 | 無變送輸出 4～20mA變送輸出 0～10mA變送輸出 1～5V變送輸出 0～5V變送輸出 特殊要求變送輸出 | ||||||||||
| 流量 輸入類型 | □ | 參見“輸入類型表” | ||||||||||
| 壓力補償 輸入類型 | □ | 參見“輸入類型表” | ||||||||||
| 溫度補償 輸入類型 | □ | 參見“輸入類型表” | ||||||||||
| 第一路 報警方式 | N H L B C D | 無報警 上限報警 下限報警（只能選其中一種報警方式） 流量定量到控制--自動啟動 流量定量過程控制--自動啟動 流量定量到控制--自動清零 （只能選其中一種報警方式） | ||||||||||
| 第二路 報警方式 | N H L B C | 無報警 上限報警 下限報警（只能選其中一種報警方式） 流量定量到控制--手動啟動 流量定量過程控制--手動啟動 | ||||||||||
| 饋電輸出 | P 2P | 一路DC24V輸出(見備注) 二路DC24V輸出(見備注) | ||||||||||
| 供電方式 | T W A | AC90～265V（開關電源）供電 DC24V供電 AC220V供電（線性電源） | ||||||||||
| 測量精度 | B | 0.5%FS±1字(可省略） 0.2%FS±1字（請注明） | ||||||||||
儀表通訊接口方式
| 代 碼 | 0 | 2 | 8 | 3 |
| 通訊方式 | 無通訊 | RS-232通訊口 | RS-485通訊口 | RS-232打印口 |
變送/報警輸出方式
| 代 碼 | 0 | 1 | 2 | 3 | 4 | 5 | 8 |
| 輸出方式 | 無輸出 | 繼電器 | 4～20mA | 0～10mA | 1～5V |
