智能手操器主要特點
1、手操器有效的解決在自動問題上的執行輸出問題；增加了事件輸入、強制手動輸入、遠程控制等功能；功能集成度高（只用一種程序就能實現功能切換）；增加了上電狀態：手/自動狀態選擇功能。
2、能自動跟隨輸入值進行控制輸出（模擬量控制輸出或開關量控制輸出）。可實現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平穩切換。
3、可兩路同時輸入并顯示測量信號及反饋信號。
4、可隨意改變儀表的輸入信號類型。采用最新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。進一步提高了儀表的多用性與可靠性。
5、可分別帶有一路模擬量控制輸出或一路開關量控制輸出（繼電器正轉、反轉控制）及一路模擬量變送輸出，適用于各種測量控制場合。
6、可帶串行通信輸出,可與各種帶串行輸入/輸出的設備進行雙向通信,組成網絡控制系統。采用標準MODBUS RTU通信協議；
7、采用雙LED數碼（可同時顯示測量值+閥位反饋值--或輸出量）+雙光柱（可同時顯示測量值+閥位反饋值--或輸出量，光柱顯示）顯示，使顯示更為直觀迅速。
智能手操器技術指標
| 商 標 | 型 號 |
| KLN-WS-X | D/S 835、D735、D935、D/S435、TD/TS835系列 |
| 輸入信號 | 熱 電 偶：K、E、S、B、J、T；冷端溫度自動補償范圍0～50℃，補償準確度±1℃。 熱 電 阻：Pt100、Pt100.1、Cu50；引線電阻補償范圍≤15Ω。 遠傳電阻：30～350Ω（遠傳壓力表） 直流電壓：0～5V、1～5V； 直流電流：0～10mA、4～20mA。 輸入阻抗：電流信號Ri≥250Ω,電壓信號Ri≥250KΩ。 |
| 輸出信號 | 模擬量輸出：DC 0～10mA輸出（負載電阻≤750Ω） DC 4～20mA輸出（負載電阻≤500Ω） DC 0～5V輸出（負載電阻≥250KΩ） DC 1～5V輸出（負載電阻≥250KΩ） 開關量輸出：繼電器控制輸出--繼電器ON/OFF帶回差。AC220V/1A，DC24V/3A （阻性負載） 可控硅控制輸出─SCR（可控硅過零觸發脈沖）輸出，光電隔離，400V/0.5A 固態繼電器控制輸出─SSR（固態繼電器控制信號）輸出，光電隔離，6～24V/30mA 雙向可控硅無觸點開關輸出─SOT輸出，光電隔離，400V/7A 通訊輸出：接口方式--標準串行雙向通訊接口：光電隔離，RS-485，RS-232等 波特率─1200～9600bps 內部自由設定 通訊協議─采有標準MODBUS RTU通訊協議 饋電輸出：DC24±1V，負載電流≤30mA |
| 特 性 | 測量精度：±0.5%FS或0.2%FS 分 辨 率：±1字 測量范圍：-1999～9999字 顯示方式：-1999～9999字測量值顯示 -1999～9999字設定值顯示 -1999～9999字控制目標值顯示 0～100%輸出量顯示 雙LED+雙光柱顯示 發光二極管工作狀態顯示 溫度補償：0～50℃數字式溫度自動補償 參數設定：·面板輕觸式按鍵數字設定 ·參數設定值斷電后永久保存 ·參數設定值密碼鎖定 保護方式：·輸入回路斷線報警（熱電偶或電阻輸入時），繼電器輸出狀態LED指示 ·輸入超/欠量程報警 ·電源欠壓自動復位 ·工作異常自動復位（Watch Dog） |
| 使用環境 | 環境溫度：0～50℃ 相對濕度：≤85%RH ·避免強腐蝕性氣體 供電電壓：常規型 AC220V %（50Hz±2Hz線性電源） 特殊型 AC90V～265V-開關電源 DC24V±2V-開關電源 功 耗：≤5W（AC220V線性電源供電） ≤4W（AC90～265V開關電源供電） ≤4W（DC24V開關電源供電） |
智能手操器型譜表
| 型 號 | 說 明 | ||||||||||||
| KLN-WS-X | □ | -□ | □ | □ | -□ | □ | -□ | □ | -□ | □ | □ | □ | 手動操作器（PV.SV雙屏LED顯示） |
| 外形尺寸 | D435 S435 D735 D835 S835 D935 | 96×48mm（橫式） 48×96mm（豎式） 72×72mm 160×80mm（橫式） 80×160mm（豎式） 96×96mm | |||||||||||
| 通訊方式 | □ | 參見“通訊方式” | |||||||||||
| 控制輸出方式 | □ | 參見“輸出方式” | |||||||||||
| 變送輸出方式 | □ | 參見“輸出方式” | |||||||||||
| 外給定輸入 | □ | 參見“輸入類型” | |||||||||||
| 閥位反饋輸入 | □ | 參見“輸入類型” | |||||||||||
| 第一報警 | H L | 上限報警輸出(只能選其中一種報警方式) 下限報警輸出 | |||||||||||
| 第二報警 | H L | 上限報警輸出(只能選其中一種報警方式) 下限報警輸出 | |||||||||||
| 饋電輸出 | P | 一路DC24V輸出 | |||||||||||
| 手/自動狀態輸出指示 | M | 手/自動切換輸出時帶繼電器觸點輸出 | |||||||||||
| 強制手動輸入功能 | Y | 外接強制手動輸入功能 | |||||||||||
| 供電方式 | T W A | AC90～265V（開關電源）供電 DC24V（開關電源）供電 AC220V供電（線性電源） | |||||||||||
| 測量精度 | B | 0.5%FS±1字（可省略） 0.2%FS±1字（請注明） | |||||||||||
備注: ① PV、SV輸入類型在訂貨時請注明分度號。
② 手操器需帶手動操作時，具有繼電器觸點輸出功能，請在訂貨時注明。
③ 模擬量控制輸出、閥位正、反轉控制輸出只能選擇其中一種，訂貨時請注明。
④ HR735、SY435手操器帶正、反轉控制輸出，只能帶一個報警。如果帶兩路報警就不能正、反轉控制輸出。
⑤ 強制手動輸入功能不適用于HR/XS435、HR735手動操作器。
輸入類型：SL0=36為全切換(特殊型號或要求的，請提供分度號或參考標準，定貨時說明)
| 代碼 | 分度號 | 測量范圍 | 代碼 | 分度號 | 測量范圍 |
| 00 | B | 0～1800℃ | 12 | BA1 | -199.9～600.0℃ |
| 01 | S | 0～1600℃ | 13 | BA2 | -199.9～600.0℃ |
| 02 | K | 0～1300℃ | 14 | 保留 | 保留 |
| 03 | E | 0～1000℃ | 15 | 保留 | 保留 |
| 04 | T | -199.9～400℃ | 16 | 30～350Ω | -1999～9999字 |
| 05 | J | 0～1200℃ | 17 | 0～20mA | -1999～9999字 |
| 06 | 保留 | 保留 | 18 | 0～10mA | -1999～9999字 |
| 07 | 保留 | 保留 | 19 | 4～20mA | -1999～9999字 |
| 08 | Wre3-25 | 0～2300℃ | 20 | 0～5V | -1999～9999字 |
| 09 | Cu50 | -50.0～150.0℃ | 21 | 1～5V | -1999～9999字 |
| 10 | Cu100 | -50.0～150.0℃ | 28 | 特殊信號 | -1999～9999字 |
儀表通訊接口方式
| 代 碼 | 0 | 2 | 8 |
| 通訊方式 | 無通訊 | RS-232通訊口 | RS-485通訊口 |
變送輸出方式
| 代 碼 | 0 | 2 | 3 | 4 | 5 | 8 |
| 輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊規格 |
控制輸出方式
| 代 碼 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 輸出方式 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR輸出 | SSR輸出 | 特殊規格 | SOT輸出 |
備注：① SV為外給定輸入測量，PV為閥位反饋信號測量，特殊型號或要求的，請提供分度號或參考標準，訂貨時
說明。
② 光柱顯示手動操作器只有TD835和TS835兩種。

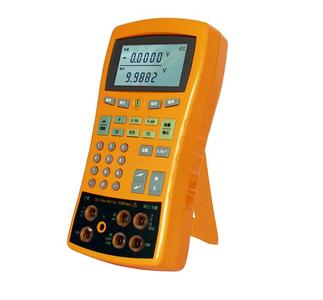

產品展示
